Форд фокус 2 работа вентилятора охлаждения двигателя

Неисправности печки — Ford Focus 2

На протяжении многих лет автомобиль был простым средством передвижения, а производители уделяли все внимание работе элементов ходовой и скоростным характеристикам. Сегодня же автовладельцы нередко проводят очень много часов за рулем, и особенно – жители крупных городов, вынужденные стоять в колоссальных пробках.

Автоконцерн Ford все чаще использует передовые технологии, увеличивающие степень удобства салона. Уже никого из владельцев данных автомобилей не удивишь кондиционером, печкой и подогревом сидений. Различные агрегаты и электроника способствуют удобному пребыванию людей в машине.

При круглосуточной эксплуатации транспортного средства особое значение обретает печка, обеспечивающая нормальный уровень температуры в салоне. Увы, но ситуации, когда не работает печка на Форд Фокус 2, далеко не редки. Этот агрегат позволяет иметь комфортную температуру, но также помогает размораживать стекла и исключает их последующее замерзание при движении.

Нормальный просмотр при заледеневших стеклах просто невозможен, но справиться с этой проблемой без функционирующей печки довольно сложно. По данной причине важно сразу проверить отопитель и совершить ремонт вентилятора системы.

Не включается вентилятор охлаждения Ford Focus II

Устраняем проблему неработающего вентилятора Ремонтируем генератор Восстанавливаем проводку. Чтобы проверить работу блока управления вентилятором охлаждения двигателя нужно замкнуть сиреневый провод на минус.

Хотел рассказать о своей детективной истории. А мораль такова » Не ищите смысл там где его нет»: Любая из этих причин несмотря на свою безобидность может стать причиной, по которой вентилятор просто не включится в нужный момент. Также нередко случается, когда причина кроется в нарушениях работы самого электромотора вентилятора, который по тем или иным причинам не может включиться в работу. В случаях с электросетью, я бы рекомендовал найти толкового электрика, который опытным путем установит неисправность и даст ответ на вопрос почему не включается вентилятор охлаждения.

Также отключаем контактные колодки на регуляторе на моторчике и торцовым ключом или головкой на 8 откручиваем 3 болта с применением которых корпус электродвигателя крепится к кожуху вентилятора. Видео обзор Ford Focus 2. Замена датчика температуры двигателя форд фокус 2 Причин. Вместо того, чтобы писать глупые сообщения лучше бы открыл мануал на фокус да почитал.

То что кондиционер автоматически включается при переводе потока на лобовое стекло позволяет очень быстро просушить воздух в салоне, а, значит, и убрать запотевание со стекол, при этом холоднее в салоне не станет и индикатор гореть на кнопке не. Описан процесс поиска причины отказа вентилятора охлаждения. Нестабильная работа системы охлаждения или выход из строя одного из ее узлов может привести к печальным последствиям, таким как перегрев двигателя.

Происходит так и зимой и летом, но только на первом запуске непрогретого двигателя. Поскольку на реальное охлаждение это не влияет, я особо и не напрягаюсь.

Температуру в тестовом режиме смотрел, включается первая скорость вроде при 96 или 98 выключается при 94 вроде, настораживает что часто вентилятор молотит, правда на первой скорости, на вторую редко включается.

Теория, куда же без нее?

Радиаторы потихоньку мыл керхером, без снятия, ничего не загнуло. Приму любую помощь на развитие канала: KKl VAG Не подскажите перестали работать Вентиляторы охлаждения У меня два!

Крышка

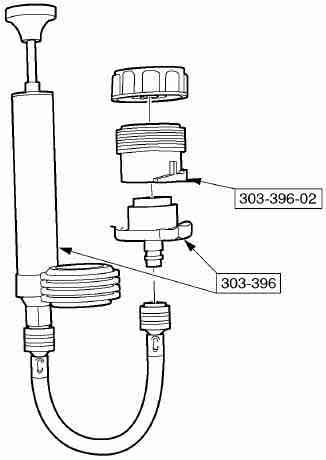

ПРЕДУПРЕЖДЕНИЕ: Ни при каких обстоятельствах не снимайте крышку расширительного бачка системы охлаждения при работающем двигателе. Несоблюдение этих указаний может привести к повреждению системы охлаждения двигателя и травматическим последствиям. Во избежание ошпаривания горячей водой или паром будьте особенно осторожны при снятии крышки с расширительного бачка при горячей системе охлаждения. Подождите до тех пор, пока двигатель не остынет, затем накройте куском толстой ткани крышку расширительного бачка и медленно поворачивайте ее до тех пор, пока не начнет сбрасываться давление. Отойдите назад при сбросе давления из системы охлаждения. Убедившись в полном сбросе давления и не снимая ткань с крышки расширительного бачка, поверните крышку и снимите ее. Несоблюдение этих указаний может привести к травматическим последствиям.

1. Аккуратно снимите крышку с расширительного бачка системы охлаждения, чтобы сбросить давление в системе охлаждения. При необходимости добавьте охлаждающую жидкость в расширительный бачок системы охлаждения.

2. Для очистки зоны резинового уплотнения и предохранительного клапана используйте воду. Установите тестер для проверки давлением системы охлаждения и соответствующий переходник и погрузите крышку расширительного бачка системы охлаждения в воду.

ПРИМЕЧАНИЕ: Если на плунжер насоса нажимать слишком быстро, показания давления будут неправильными.

Читать еще:  Графики зависимости мощности и момента двигателя от оборотов

3. Медленно нажимайте на плунжер насоса для проверки давлением до тех пор, пока показание манометра не перестанет возрастать.

4. Сбросьте давление в системе охлаждения, поворачивая винт сброса давления на тестере для проверки давлением системы охлаждения. Затяните винт сброса давления и повторите действия по п. 3, как минимум дважды, чтобы удостовериться в том, что результаты проверки стабильны и соответствуют допустимому диапазону для крышки расширительного бачка системы охлаждения.

5. Если показания манометра проверки давлением не находятся в допустимом диапазоне, установите новую крышку расширительного бачка системы охлаждения.

Как снять моторчик печки?

В принципе, как говорят опытные автомеханики, дело это не столь сложное, сколько кропотливое, так как большую часть работы приходится выполнять наощупь.

Поэтому, приступая к процессу извлечения моторчика отопителя, необходимо запастись терпением и делать все в описанной последовательности:

  1. Необходимо снять бардачок, открутив семь крепежных саморезов.
  2. Снять крышку модуля, в котором расположены предохранители и сам блок.
  3. Снять провода питания с рециркуляционной заслонки.
  4. После отсоединения клипсы необходимо снять изоляцию.
  5. Откручиваем крепление и вытаскиваем заслонку, предварительно убрав ветошью остатки старой смазки.
  6. Снимаем провода с клемм моторчика.
  7. С водительской стороны, на корпусе вентилятора, расположен фиксатор. Его необходимо нащупать и отжать по направлению к центру, после чего корпус без усилий провернуть против часовой стрелки. По возможности, необходимо максимально опустить заслонку вниз, после чего моторчик переместить в верхнюю правую часть.
  8. Вытащить моторчик через окно, образовавшееся после снятия блока с предохранителями.

Установку моторчика производить в обратной последовательности, при этом на рециркуляционную заслонку необходимо нанести смазку.

Дроссельная заслонка Форд Фокус 2: как почистить электронный узел?

Работой дроссельной заслонки автомобиля Форд Фокус 2 управляет электронный блок, что позволяет обеспечить такое же точное дозирование воздуха для топливной смеси, как и бензина. Загрязнение этой детали может привести к различным сбоям в работе двигателя. В этом случае ее необходимо почистить.

Особенности дроссельной заслонки

Для обеспечения полного контроля работы двигателя на всех режимах производители автомобилей сравнительно недавно стали переходить на электронные заслонки и педали акселератора, которые не имеют механической связи между собой. Компания Форд комплектует такими узлами многие свои модели, в том числе и Форд Фокус 2, начиная с 2005 года. Преимущества электронного регулирования подачи воздуха:

  • исключает механические регулировки;
  • упрощается конструкция тех систем, которые при активизации могут или должны «придушить» двигатель (антизанос, антибукс, ABS, курсовая устойчивость и другие), так как реализация необходимых команд осуществляется на уровне программно-электронного взаимодействия блоков;
  • упрощается ремонт и обслуживание.

«Побочный эффект» педально-дроссельной эволюции: центральный компьютер авто постоянно сопоставляет реальные текущие параметры работы мотора с ожидаемыми, заложенными в его память. Если ему что-либо «не нравится» (дроссельную заслонку подклинивает из-за загрязнения или ее заменили на другую), то он может записать ошибку с выводом сообщения на панель управления (CHECK ENGINE), а также включит режим частичного ограничения скорости.

В случае замены заслонки или датчика, стоящего на ней, можно попробовать провести процедуру ее адаптации, выполняемую дилерским сканером IDS.

Признаки загрязнения детали

Чаще всего, загрязнение детали сопровождается: дерганьем (рывками) во время трогания; неустойчивыми холостыми оборотами, вплоть до остановки двигателя; снижением приемистости, а также тяги на низких оборотах; затрудненным запуском мотора; перерасходом топлива. Схожие признаки могут проявляться при неисправностях свечей, топливной системы или форсунок Форда Фокус 2.

Чтобы было меньше сомнений, в чем причина неудовлетворительной работы двигателя, рекомендуется проводить чистку дроссельной заслонки не реже, чем каждые 50–60 тыс. км пробега. Эта величина относительная и зависит от условий эксплуатации автомобиля. Для отечественных реалий ее лучше сократить до 20–25 тыс. км.

Чистка заслонки автомобиля Форд Фокус 2

Перед проведением работ необходимо дать двигателю остыть. Затем отсоединяем от АКБ «массу». Это делается не только в целях безопасности, но и для сброса текущих настроек центрального компьютера. Удаляем пыль и грязь с места выполнения работ. Ослабляем хомуты воздушного патрубка, поддев шлицевой отверткой их защелки.

Снимаем патрубок и осматриваем заслонку. Если она грязная, демонтируем ее:

  • отверткой вытягиваем в сторону проводов управления приводом заслонки красный язычок блокировки их клеммы (у него ход примерно 5–7 мм и надо постараться не выломать его). При этом надо немного приподнять черную защелку;
  • оттягивая черную защелку, аккуратно отсоединяем от привода заслонки разъем;
  • торцевым ключом № 8 выкручиваем 4 болтика крепления;
  • снимаем заслонку, а с нее – уплотнительную прокладку.
Читать еще:  Чем промыть дизельный двигатель при замене масла соляркой

Чистим заслонку с помощью мягкой тряпки и кисточки (может хорошо пригодиться зубная щетка), используя Уайт-спирит либо специальное средство для очистки карбюраторов (многие хвалят HI-Gear). Затем просушиваем заслонку и наносим на ее ось, по месту, где последняя заходит в корпус, силиконовую смазку. Собираем все в обратном порядке. Чтобы стянуть хомуты, используем пассатижи.

Диагностика неисправностей

Перед снятием и заменой помпы необходимо диагностировать неисправность.

Важно определить симптомы неисправности помпы на ранней стадии развития. С понижением эффективности работы системы охлаждения возрастают риски перегрева двигателя, вслед за которым следует деформация головки цилиндров, пробой прокладки и попадание охлаждающей жидкости в систему смазки.

Виды неисправностей водяного насоса

Главным показателем неполадок в охлаждающей системе является индикатор температуры двигателя, расположенный на приборной панели.

Температурный датчик — главный индикатор состояния системы охлаждения

Если двигатель во время работы нагревается выше 100 о С, система охлаждения не справляется со своей задачей. Необходимо определить и устранить причину возникновения такой ситуации.

Для водяного насоса характерны следующие неисправности.

  1. Полный или частичный износ подшипника.
  2. Утечка охлаждающей жидкости через сальник, закрывающий наружный торец вала помпы. На многих автомобилях сальник можно снимать и ремонтировать, но для Ford Focus такая возможность отсутствует.
  3. Выработка вала, на котором установлены крыльчатка и приводной шкив помпы.
  4. Повреждение корпуса помпы — трещины, сколы и другие механические дефекты, приводящие к утечке ОЖ.

Задолго до того как мотор начнёт перегреваться, из-под капота начинают доноситься нехарактерные звуки, похожие на свист или вой. Эти звуки издаёт подшипник, на котором вращается крыльчатка водяного насоса. Проверить это можно нажав на педаль акселератора на нейтральной передаче. С повышением оборотов двигателя звук станет более высоким.

Иногда бывает сложно точно определить источник звука, так как его могут создавать и другие вращающиеся детали, приводимые в движение ремнём. Для того чтобы убедиться в неисправности помпы, следует выполнить следующие действия.

  1. Откройте капот.
  2. Запустите двигатель на холостом ходу.
  3. Слегка пережмите рукой толстый шланг, соединяющий мотор с радиатором. Если пальцы ощущают пульсацию ОЖ внутри шланга, помпа работоспособна. Если нет — велика вероятность того, что крыльчатка осыпалась.

Иногда после длительного «воя» насос вдруг затихает. Это свидетельство того, что подшипник, на котором вращается крыльчатка, заклинил. Насос перестаёт работать, и принудительная циркуляция ОЖ прекращается. Антифриз будет продолжать двигаться под действием конвекции, но этого не хватит для работающего двигателя. Мотор начнёт перегреваться, а охлаждающая жидкость закипит.

Проводя обследование, не забывайте о безопасности! Пережимать шланг следует осторожно. Прикасаться рукой к двигателю не рекомендуется — это может привести к ожогу. Кроме того — избегайте контакта с вращающимся вентилятором. Удар лопастей по рукам приведёт к травме. А хрупкая пластмасса на вентиляторе трескается и рассыпается.

Более точно определить работоспособность помпы можно следующим образом. Дело в том, что непрерывное движение крыльчатки помпы осуществляется через подшипник, который установлен в основании приводного вала. Если подшипник срабатывается, нарушается соосность движения, и возникает быстро увеличивающийся люфт.

Расположение автомобильной помпы на двигателе ZETEK 1,8

  1. Отсоедините от помпы электрические провода.
  2. Снимите приводящий ремень.
  3. Раскачивая вручную ось помпы, определите величину люфта.

Даже если обнаружен небольшой (1,5–2 мм) люфт, помпа корректно работать уже не сможет. Если же люфт большой, водяной насос следует срочно заменить.

Кстати сказать, износ подшипника на 99% зависит от состава жидкости, которая залита в систему охлаждения. Гарантийный срок службы охлаждающей жидкости — тосола или антифриза — 2 года или 30 тысяч километров. По истечении этих сроков эксплуатации, охлаждающая жидкость меняет свои свойства и технические характеристики. Резко снижается теплоотдача. Химические присадки (под действием перепадов температур) частично разлагаются и перестают выполнять свою смазочную и антикоррозийную функцию.

Если по каким-либо причинам в систему охлаждения заливалась вода или тосол другой марки, при первой возможности рекомендуется полностью заменить ОЖ.

Наглядным доказательством неисправной помпы являются следы охлаждающей жидкости вокруг приводного шкива. Выглядеть они могут как грязно-серые ручейки. Автовладельца может ввести в заблуждение то, что эти ручейки сухие. Дело в том, что ОЖ вытекает только на работающем двигателе, а после остановки следы утечки быстро высыхают.

Видео: советы по использованию тосола

Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.

Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг

Читать еще:  Что будет если в двигатель подлить другое масло

Где находятся предохранители Форд Фокус 2 рестайлинг

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг

ПредохранительСила тока, АЗащищаемые цепи
10010Электронные модули (питание от замка зажигания)
ПредохранительСила тока, АЗащищаемые цепи
10120Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
10210Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310Питание органов управления внешним освещением от аккумуляторной батареи
10410Система экономии электроэнергии, плафоны внутреннего освещения
10525Обогреватель заднего стекла
10620Система управления без ключа
107Батарейное питание комбинации приборов, бортовая диагностика
1087,5Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг)
11010Питание переключателя системы наружного освещения в дневное время от генератора
11115Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг)
ПредохранительСила тока, АЗащищаемые цепи
11215Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг)
11310Лампы наружного освещения в дневное время (подфарники)
11410Питание комбинации приборов от генератора, иммобилайзер двигателя
1157,5Питание органов управления внешним освещением от генератора
11620Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг )
1177,5Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг)
11820Модуль электрооборудования двери (левой задней)
11915Дополнительное гнездо питания в багажном отделении
11925Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
12020Модуль электрооборудования двери (правой задней)
12120Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг)
12210Модуль подушки безопасности
1237,5Электрообогрев наружных зеркал заднего вида
ПредохранительСила тока, АЗащищаемые цепи
1247,5Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
1257,5Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
12620Система управления без ключа
12725Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг)
128Не используется
12920Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг)
130Не используется
13115Очиститель заднего стекла
13215Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг)
13325Реле центральной системы блокировки, модуль двери пассажира
13420Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг)
13520Подсветка при движении в светлое время
13615Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг)
13710Динамик включения аварийного батарейного питания
13810Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
13910Дальний свет фар, правая сторона
ПредохранительСила тока, АЗащищаемые цепи
14010Дальний свет фар, левая сторона
14110Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг)
14215Ближний свет фар (правая сторона)
14315Ближний свет фар (левая сторона)

Предохранители под капотом Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг
