Греется трехфазный двигатель в однофазной сети причины

Причина нагрева электродвигателя

Все мы знаем, что механическое движение в электроустройствах разного назначения обеспечивается электродвигателем. Но при длительной работе в режиме повышенных нагрузок они начинают греться, что может привести к перегреву и поломке устройства. Поэтому, перед его эксплуатацией необходимо очень внимательно прочитать инструкцию.
Нередко приходится ремонтировать электроприборы и производить замену в них электродвигателя. Некоторые умельцы создают собственные электромеханические устройства, в состав которых входит электродвигатель. При монтаже системы водоснабжения также используются насосы, движущей силой, в которых есть электромоторы. Во время эксплуатации, при замене и установке мотора важно знать, почему происходит его нагревание, как подобрать такое устройство, чтобы увеличить период использования электроприбора в целом и снизить риск его поломки.

Как понять, что сильно греется двигатель

Температура электродвигателя — один из главных показателей, требующий контроля при эксплуатации. Тут работает обратно пропорциональная связь — чем ниже температура работы, тем выше ресурс.

Но важно понимать, что для многих электромоторов и +100 градусов Цельсия считается нормой. Вот почему перед тем, как делать выводы о неисправности агрегата, необходимо учесть рекомендации производителя.

Нормальной считается температура до +60 0 C. Если она поднимается до +70, это не является проблемой, но нужно обратить внимание на ситуацию и, возможно, провести проверку и ремонт, или улучшить охлаждение агрегата.

При достижении +100 0 C важно взять работу электродвигателя под контроль и выявить причины перегрева. Если температурный параметр продолжает расти, необходимо отключить устройство от сети во избежание повреждения изоляции и аварии.

Чтобы определить, греется электродвигатель или нет, можно использовать один из следующих методов:

  1. Ручной. Быстро прикоснитесь к кожуху мотора и попробуйте определить его температуру. Если после прикосновения вы можете удерживать руку без появления дискомфорта, устройство нагрелось не более чем на +60 0 C.
  2. Контактный термометр. Для измерения применяется устройство, оборудованное внешним датчиком. Замеры производятся в центральной части кожуха, где перегрев наиболее заметен, а также спереди и сзади в области подшипников.
  3. Тепловизор. После включения устройства можно увидеть все точки перегрева с указанием температурного режима. Минус в том, что это дорогостоящее оборудование, которое многим не по карману.
  4. Встроенные датчики. В современных моделях электродвигателей на 220 и 380 В часто конструктивно предусмотрены позисторы, позволяющие контролировать температурный режим в разных местах. При отсутствии таких элементов их можно поставить самому и тем самым ускорить реакцию на перегрев агрегата, а по возможности сделать ее автоматической. В последнем случае информация с позисторов передается на частотный преобразователь, а далее на температурное реле или вход контроллера. При выборе второго варианта можно установить две ступени реагирования. К примеру, при достижении 70 0 C данные передаются оператору, а 100 градусов — агрегат выключается.

Способ определения перегрева определяется с учетом вида и зоны ответственности электродвигателя. В бытовых условиях чаще всего применяется первый вариант.

Греется трёхфазный электродвигатель

(топик без рейтинга прошу не топить, пост для минусов внутри)

Прошу совета у Лиги Электриков.

Купил на Авито трёхфазный электродвигатель для насоса. Почитал в Сети как подключать. Подключил его на 220в через два блока конденсаторов (пусковой и рабочий), всё работает, но греется просто пипец, что я делаю не так. Подскажите пожалуйста

Найдены возможные дубликаты

Непример Межвитковое КЗ. 🙁 Такое бывает.

Я уж не помню, но как-то вычисляется. По моему мостом нужно мерить. Давно это было.

Читай Гемке Р.Г. Неисправности электрических машин.

ну был-бы чумовой ток, наверное. хотя пасипк, почитаю

из-за разницы уровня токов в обмотках он как раз и греется

Читать еще:  16 клапанный двигатель на ваз что дает

всё понял, завтра поеду, нужно ещё кондёров купить, я-то думал этих хватит, тормознул, мой косяк, спасибо

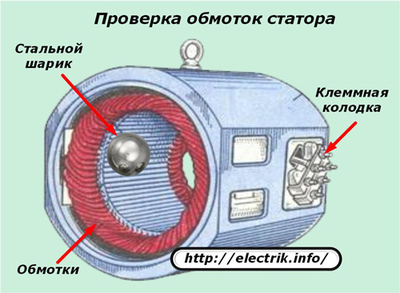

Проще пареной репы)) Разбирается двигло, вытаскивается ротор, внутрь статора кладется стальной шарик. Статор включается в сеть, если шарик внутри статора побежит по кругу — обмотки исправны.

о, недогруз? а я его пока без нагрузки подключил

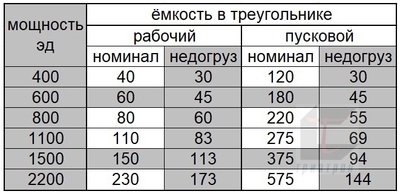

ну во-первых, без нагрузки он по-любому будет греться, хотя рабочая температура может достигать и 100 градусов, но подбор и корректировка пусковых конденсаторов зависит от нагрузки, если её мало, то кондёров нужно меньше, а если номинальная нагрузка, то по таблицам, а в холостом ходе он будет греться

Уже под нагрузкой токовыми клещами по фазно выравнивали ток кондёрами.

амперметром измерял, но на хх, но видишь что, нужно нагрузку давать, я не знал, каюсь

токи в обмотках нужно выравнивать под нагрузкой, подключи насос и выравнивай себе, тогда и греться перестанет

Уменьшайте ёмкость конденсаторов

спасибо за совет, но попробовал с нагрузкой — вроде увеличивать придётся

Греется без нагрузки и рычит? Найдите место, где можно подкинуть 3 фазы для проверки. Если ничего не изменится — возможно «короткий виток» или пробой на корпус в статоре — либо в перемотку, либо на свалку.

Если от 3 фаз нормально работает — неверно рассчитана емкость конденсаторов, можно попробовать подобрать — при правильно подобранных конденсаторах, работает с таким же звуком, что и от 3 фаз..

неа не рычит, кутится, но горячий, тут посоветовали его нагрузить и уже в нагрузке подбирать пусковые конденсаторы

он их на хх подбирал, от этого двигло и грелось

да, косякнул, но про то что мол под нагрузкой нужно подбирать кондёры — нигде не написано

Можно,конечно,купить частотник,тогда проблема сама отпадет. Однако такие частотники на такую нагрузку стоят дорого. Зато надёжно.

да-не, это ещё столько-же денег нужно, и так отвалил за двигатель, да там насос работает не очень много, планирую обойтись этими конденсаторами

Понятно,но если бы насос работал продолжительное время,то без частотника не обойтись. Я как то подключал так двигатель,но потом плюнул и купил частотник.

сезон открыт, Бах поехал на дачу )

а что неясно? паспорт-же есть

Я достаю из широких штанин

Дубликатом бесценного груза.

Читайте, завидуйте, я купил

Трехфазный движок для насоса!

Итак, почему греется электродвигатель и как не допустить его перегрева?

Относиться к проблеме нагрева двигателя нужно с особым вниманием, ведь изоляция его обмотки имеет слабое сопротивление повышенным температурам. Зачастую нормой является температура, в пределах 90-95 ºС. Существуют электромоторы обмотка, в которых рассчитана на максимальную температуру в 130 ºС. Но в любом случае, во время эксплуатации могут возникать аварийные перегрузки или технологические неисправности, которые приводят к нагреву, являющемуся причиной выхода из строя изоляции. После чего зачастую происходит короткое замыкание. В результате, для восстановления работоспособности устройства, потребуется дорогостоящий ремонт двигателя или его полная замена. Менее затратным будет выяснить причину нагрева электромотора и устранить ее, нежели покупать новый двигатель или заказывать его перемотку.

Зачастую причиной перегрева двигателя является: — неисправность линий электропередач; — повышенные рабочие нагрузки; — износ щеток электромотора; — перекос вала; — плохая смазка и повышенный износ подшипников; — выход из строя или малоэффективная работа охлаждающего двигатель устройства (вентилятора).


Выяснить причину нагрева мотора можно, если включить его без нагрузки. Но предварительно необходимо изучить паспорт этого прибора, в котором отражена информация о максимальной нагрузке.
В том случае, если она больше фактической, нужно вначале снизить объемы выполняемых агрегатом работ. О неправильности технологического монтажа свидетельствует идеальная работа двигателя без нагрузки. Но если он без нагрузки греется, то причины кроются внутри этого агрегата.

Читать еще:  Что заливается в коробку двигателя на рено логан

Многие из них, устранить не составит труда, например, если причиной повышения температуры есть неработающий вентилятор охлаждения. Он может быть плохо смазан или забит пылью, и чтобы восстановить нормальный режим его работы требуется всего лишь смазать или очистить от пыли вентилятор. Независимо от того, что послужило причиной повышения температуры электромотора, эту неисправность необходимо устранить и как можно скорее. Так как дальнейшая эксплуатация двигателя может привести к более серьезным проблемам, его эксплуатационный ресурс снизится в несколько раз. Чаще всего проблема повышенной температуры электродвигателя решается путем смазки подшипника, стабилизации напряжения в электросети, которая питает тот или иной силовой агрегат, удаление грязи и пыли с поверхностей обмотки. В том случае если не получается произвести выравнивание напряжения в сети необходимо уменьшить нагрузку на мотор. При этом нормально функционировать он будет при напряжении, которое меньше номинального не более чем на 20 %. Устранение более сложных причин нагрева осуществляется путем чистки или замены щеток, перемотки двигателя.

Чем опасен перегрев нулевого провода?

Подобная нештатная ситуация почти гарантированно приведет к обрыву нуля. Чем это грозит, неоднократно упоминалось в других публикациях на нашем сайте. Кратко напомним, о чем в них шла речь, начнем с обрыва нуля в трехфазных сетях.

Обрыв нуля в трехфазной сети

Как видно из приведенного изображения, обрыв нулевого провода приведет к несимметрии фазных напряжений, такую нештатную ситуацию также называют перекосом фаз. В результате аварии в однофазных сетях могут образоваться напряжения близкие по величине к линейному, то есть, приблизиться вплотную к 380 В. Чем это грозит бытовой технике и электронике? В лучшем случае сработает защита БП, в худшем, — устройствам потребуется дорогостоящий ремонт.

Если отгорит ноль в системе однофазных нагрузок, то последствия для бытовой техники будут не столь печальные, как случае электрической сети на 3 фазы. Ниже продемонстрированы наиболее вероятные точки обрыва для бытовой сети.

Вероятные места обрыва нуля в квартире

Из рисунка видно, что обрыв возможен на вводных контактных соединениях автомата защиты. Проблемы с электрическим контактом могут образоваться на шине РЕ (особенно, если разводка выполнена алюминиевым кабелем). Последний вариант – обрыв в розетке. При любом из перечисленных вариантов бытовая техника не будет работать.

Казалось бы, ничего страшного, но любой прибор, оставшийся подключенным к сети, приведет к тому, что нейтральном проводе образуется опасный потенциал. В системе заземления TN-C это может создать прямую угрозу для жизни, поскольку на зануленном корпусе появится фазное напряжение. В более современных системах TN-C-S, подобная ситуация приведет к короткому замыканию и срабатыванию АВ.

Разборка машины

Мастера начинают работу со снятия верхнего кожуха, который закрывает лопасти вентилятора от пыли и загрязнений снаружи. Процесс разборки надо проводить максимально осторожно, чтобы избежать ударов молотком или больших усилий. Это может привести к повреждению частей электродвигателя и нарушению его работы.

В процессе ремонта трехфазного асинхронного двигателя снимаются крышки подшипников и подшипниковых щитов. На момент разборки элементов со щитов надо наносить на корпус метки, по которым при обратной сборке машины щит устанавливают на нужное место.

Если машина небольшая, то извлечение ротора из статора происходит вручную. Когда габариты большие, элемент вынимается с помощью использования специальных подъемов, процесс производится по оси машины.

Читать еще:  Чип тюнинг двигателя на бмв х5 ф15 40д

Что касается снятия подшипников, то здесь существует несколько вариантов. Элементы втулок или вкладыши можно выбивать или высовывать из специальных щитов. Усилия не могут повредить основных элементов.

Читать также: Красители для анодирования алюминия

Пусковой конденсатор трехфазного двигателя

Чаще подключение трехфазного двигателя к однофазной сети нужно вести с участием пускового конденсатора. Особенно аспект касается мощных моделей, моторов под значительной нагрузкой на старте. В этом случае увеличивается собственное реактивное сопротивление, которое придется компенсировать при помощи емкостей. Проще подобрать опять же экспериментально. Нужно собрать стенд, на котором имеется возможность «на горячую» включать, исключать из цепи отдельные емкости.

Избегайте помогать двигателю запуститься рукой, как демонстрируют “бывалые” мастера. Просто найдите значение батареи, при котором вал бодро вращается, по мере раскрутки начинайте исключать из цепи конденсаторы один за другим. Пока останется такой набор, ниже которого двигатель не вращается. Отобранные элементы образуют пусковую емкость. А правильность своего выбора нужно контролировать при помощи тестера: напряжение в плечах обмоток со сдвинутой фазой (в нашем случае С и В) должно быть одинаковым. Это значит, что отдается примерно равная мощность.

Трехфазный двигатель с пусковым конденсатором

Что касается оценок и прикидок, емкость батарей растет с увеличением мощности, оборотов. А если говорить о нагрузке, большое влияние оказывает на старте. Когда вал раскрутится, в большинстве случаев малые препятствия преодолеваются за счёт инерции. Чем массивнее вал, тем выше шанс, что двигатель не «заметит» возникшего затруднения.

Обратите внимание, что подключение асинхронного двигателя обычно ведется через защитный автомат. Устройство, которое остановит вращение при превышении током некоторого значения. Это не только уберегает пробки местной сети от выгорания, но и спасет обмотки двигателя при заклинивании вала. В этом случае ток резко повысится, и работа устройства прекратится. Небесполезен автомат защиты и при подборе нужного номинала емкости. Очевидцы утверждают, что если подключение 3-фазного двигателя в однофазную сеть ведется через слишком слабые конденсаторы, то нагрузка резко возрастает. В случае наличия мощного мотора это очень важно, потому что даже в нормальном режиме потребление превышает номинальное в 3-4 раза.

И пара слов о том, как оценить заранее пусковой ток. Допустим, нужно подключить асинхронный двигатель на 230 мощностью 4 кВт. Но это для трех фаз. В случае штатной проводки ток по каждой из них течет отдельно. У нас же все это будет складываться. Поэтому смело делим мощность на напряжение сети и получаем 18 А. Понятно, что без нагрузки подобный ток вряд ли будет расходоваться, но для стабильной работы двигателя на полную катушку нужен защитный автомат потрясающей мощности. Что касается простого тестового запуска, то вполне сгодится устройство ампер на 16. И даже есть шанс, что старт пройдет без эксцессов.

Надеемся, читатели теперь знают, как подключить трехфазный двигатель в домашнюю сеть на 230 вольт. Осталось к этому добавить, что возможности стандартной квартиры не превышают с точки зрения отдачи мощности потребителю значения порядка 5 кВт. Это значит, описанный выше двигатель дома попросту включать опасно. Обратите внимание, что даже болгарки редко бывают мощнее 2 кВт. При этом двигатель оптимизирован для работы в однофазной сети 220 вольт. Проще говоря, слишком мощные устройства не только вызовут моргание света, но скорее всего, спровоцируют возникновение других нештатных ситуаций. В лучшем случае выбьет пробки, в худшем – случится возгорание проводки.

На этом говорим “до свидания” и хотим заметить: знание теории иной раз полезно практикам. Особенно если дело касается мощной техники, способной причинить немалый вред.
