Как самостоятельно заменить сальники (маслосъемные колпачки) на ВАЗ 2107

Очень многие неполадки двигателя и топливной системы сопровождаются резким повышением расхода бензина. Если при этом еще и наблюдается интенсивный выхлоп дыма из трубы, это может свидетельствовать об износе маслосъемных колпачков.

Чтобы вконец не испортить двигатель ВАЗ 2107, лучше не эксплуатировать автомобиль в таком состоянии. Тем более что осуществить замену может даже новичок у себя в гараже с помощью нашей пошаговой инструкции.

  1. Зачем нужны сальники и как они устроены
  2. Признаки поломки
  3. Когда наступает время замены
  4. Как выбрать новые маслосъемные колпачки на ВАЗ
  5. Как заменить колпачки на ВАЗ 2107

Подбор деталей шатунно-поршневой группы

1. Подбираем поршень к цилиндру. Расчетный зазор между цилиндром и поршнем двигателя должен составлять 0,06-0,08 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор — 0,15мм. Диаметр поршня измеряем в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня. По наружному диаметру поршни изготавливаются пяти классов (А, В, С, D и Е) через 0,01 мм, а по диаметру отверстия под поршневой палец — трех категорий через 0,004 мм. В запасные части поставляются поршни групп А, С и Е. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

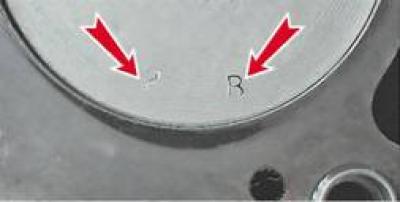

Для правильной ориентировки поршня относительно цилиндра на стенке поршня (рядом с бобышкой) выполнена метка «П», которая должна быть направлена к передней части блока цилиндров.

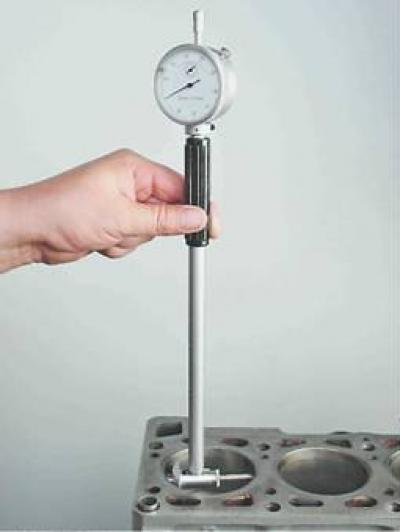

Диаметр цилиндра измеряем нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя.

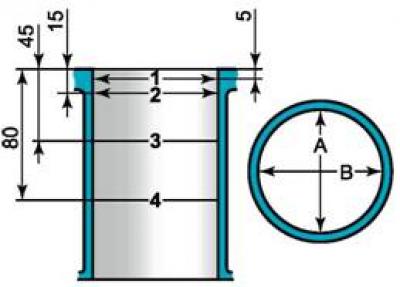

Схема измерения диаметров цилиндра: 1, 2, 3 и 4 — номера поясов; А и В — направления измерений

В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах судим о величине износа цилиндров.

Цилиндры по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D и Е.

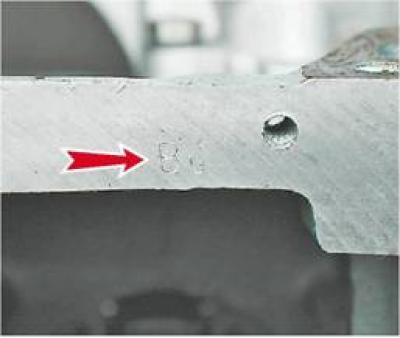

Класс цилиндра выбит на нижней плоскости блока.

2. Подбираем палец к поршню. Палец установлен в верхней головке шатуна с натягом и свободно вращается в бобышках цилиндра. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категории указываются цветной меткой на торце пальца: синяя — первая категория, зеленая — вторая, красная — третья. Сопряжение поршневого пальца и поршня проверяем, вставляя поршневой палец (смазанный моторным маслом) в отверстия бобышек поршня. Поршневой палец должен устанавливаться от простого нажатия большого пальца руки и не выпадать при вертикальном положении пальца.

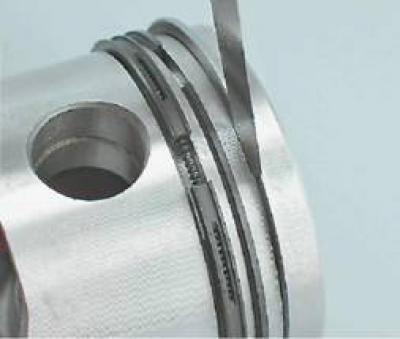

3. Проверяем зазор между канавками и поршневыми кольцами. Зазоры должны соответствовать величинам, приведенным в таблице 8.1.3 (см. ниже). Увеличенный зазор приводит к быстрому износу (разбиванию) канавок поршня.

Таблица 8.1.2. Размеры основных сопрягаемых деталей двигателя

Таблица 8.1.3. Зазоры в сопряжении канавок и поршневых колец

Таблица 8.1.4. Зазоры в замках поршневых колец

Замена маслосъёмных колпачков ваз 2107

Несмотря на то, что ВАЗовская классика не сложна по конструкции, все же есть ряд операций, которые занимают уйму времени, но обойтись без них нельзя. Мастера на автосервисе быстрее не сделают, а платить деньги за несложную работу, которую можно выполнить самостоятельно не всегда хочется. Особенно, когда возникает острая необходимость, и эксплуатировать автомобиль практически невозможно.

Содержание:

Почему дымит мотор

Повышенное содержание дыма в выхлопных газах уже само по себе говорит о неполадках в газораспределительном механизме или цилиндро-поршневой группе. Точно определить источник дыма может помочь его цвет. В холодное время года за дым можно принять обычный пар, но повышенный расход масла и падение мощности четко направляют нас именно к этим механизмам.

Читать еще:  Чем промыть форсунки инжектора не снимая с двигателя

Цвет дыма и его причина

Не нужно быть художником с тонким чувством цвета, чтобы отличить черную копоть от белой или сизой. Если автомобиль дымит черным дымом, и он не дизельный, то с полной уверенностью можно говорить о том, что мотор работает на богатой смеси.

В камеру сгорания попадает слишком много бензина и слишком мало воздуха, независимо от того, карбюраторный двигатель, или инжекторный. Несгоревший бензин догорает уже в выхлопной трубе, оседая на ее стенках и выходит наружу в виде черной копоти, насыщенной вредными продуктами горения. Этот вопрос мы рассмотрим не сегодня, поскольку замена маслосъемных колпачков ваз 2107 — наша сегодняшняя тема.

Если дым белый, молочно-белый или желтоватый, то стоит обратить внимание на уровень антифриза в расширительном бачке. Если он ниже нормы — плохо дело. Прогорела прокладка блока цилиндров, и охлаждающая жидкость попадает в камеру сгорания, и вместе с отработанными газами выбрасывается наружу в виде клубов пара.

Если дым сизого цвета, и интенсивность его возрастает при увеличении нагрузки на двигатель — дело в маслосъемных кольцах, но чаще всего — в износе маслосъемных колпачков. Они расположены в головке блока цилиндров и не снимают с штоков клапанов лишнее масло, давая ему проникнуть в камеру сгорания. Их заменой мы и займемся.

Подготовительные работы

Сама по себе замена маслосъемных колпачков на ВАЗовской классике, ВАЗ 2107 в том числе — операция несложная, но она требует разборки ГБЦ почти полностью. Независимо от того, будем ли мы снимать головку, разбирать ее нужно еще на автомобиле. Демонтаж головки блока цилиндров при замене сальников клапанов необязателен, поэтому, если нет необходимости, мы не станем усложнять себе работу, а поменяем сальники прямо на двигателе. Для этого нам понадобятся несколько съемников и набор инструментов:

  • съемник для запрессовки и демонтажа колпачков;
  • съемник для рассухаривания клапанных пружин;
  • пруток из мягкого металла;
  • длинногубцы;
  • стандартный набор ключей;
  • пинцет.

Демонтаж маслосъемных колпачков

Для того, чтобы добраться до сальников клапанов, нам нужно будет разобрать практически всю ГБЦ и механизм газораспределения. Первым делом снимаем воздушный фильтр вместе с корпусом, крышку клапанного механизма. После этого выставляем коленвал двигателя по меткам ВМТ, метка на приводной шестерне ГРМ тоже должна совпасть с приливом на корпусе распредвала.

  1. Снимаем приводную шестерню, подвязав ее проволокой к кузову автомобиля, чтобы она не провалилась в картер вместе с цепью. Теперь можно приступать к демонтажу корпуса распредвала.
  2. После этого мы получаем доступ к клапанам, и нам открывается такая картина.
  3. Если мы выставили коленвал правильно, то поршень первого цилиндра должен быть в верхней мертвой точке. Выкручиваем свечи, вставляем в свечное отверстие прут из мягкого металла для того, чтобы удержать клапан от падения, когда мы распряжем пружины.
  4. Устанавливаем съемник напротив того клапана, который будем рассухаривать и фиксируем его на шпильке, как показано на фото.
  5. Сжимаем съемником пружины до тех пор, пока сухари свободно не снимутся со штока клапана.
  6. Снимаем пружины и упорные шайбы, получаем доступ к сальникам клапанов, которые снимаем при помощи отвертки.
  7. Берем новый сальник, промазываем свежим маслом шток клапана и рабочую поверхность колпачка, затем запрессовываем его оправкой на место.
  8. Точно так же поступаем с остальными колпачками, на других цилиндрах мотора, после чего все собирается в обратном порядке.

Сама по себе работа несложная, но однообразная. Зато теперь — никакого дыма, и новые сальники прослужат до следующего ремонта. Удачной работы!

Когда пора менять колпачки

Опытные водители автомобилей могут с легкостью понять, когда необходимо проводить замену. Причем это легко сделать своими руками, не прибегая к помощи специалистов из мастерской. Если увидите следующие признаки, то значит, пора менять колпачки.

  1. Появился черный нагар на свечах зажигания. Важно понять, что речь не о саже, а именно о нагаре. Сажа может свидетельствовать о других проблемах.
  2. Наличие голубого дыма. Причина ему – сильный масляный налет.
  3. Очень большой расход масла. Довести двигатель до подобного состояния трудно, и это считается серьезной проблемой. Когда сальник в двигателе слишком уж износился, он будет «пить» масло с такой жаждой, что оно просто будет вылетать через выхлопную. Поэтому не стоит удивляться, когда проехав всего пару сотен километров, вы обнаружите, что у вас совсем не осталось масла, а ведь залито оно было недавно.
Читать еще:  В раздатку нивы какое масло заливать в двигатель

Причины и признаки износа маслосъемных колпачков

Колпачки во время работы двигателя непрерывно подвергаются воздействию моторного масла и выхлопных газов. Со временем внутренняя часть колпачка «дубеет» и происходит истирание. Маслосъемные колпачки (сальники клапанов) ходят примерно 50-100 тыс. км. пробега. На ресурс колпачков оказывает влияние качество применяемого моторного масла, а также периодичность замены.

Можно выделить несколько основных признаков износа колпачков:

  1. Большой расход моторного масла (более 1 литра на 1000 км пробега).
  2. Отложения на свечах зажигания (по-простому черные свечи).
  3. Сизый дым из выхлопной трубы (особенно заметно на высоких оборотах).

Также эти симптомы могут указывать и на другие проблемы, например, износ ЦПГ в целом.

Подготовка к работе

Перед тем как начинать работу, рекомендуется ознакомиться с видео по замене маслосъемных колпачков на вашем автомобиле. С самого начала следует хорошо протереть верхнюю часть ГРМ, а также крышку механизма.

Чтобы было более удобно, необходимо открутить корпус воздушного фильтра, замотать пленкой либо тканью карбюратор от попадания в него посторонних предметов, влаги и грязи во время работы. Открутить свечи и убрать крышку с прокладкой.

4-й цилиндр необходимо переместить в ВМТ (верхняя мертвая точка) в такт сжатия. Для этой цели следует вращать коленчатый вал до того положения, при котором впускной и выпускной клапан 4-го цилиндра останутся в закрытом положении перед прохождением и после прохождения ВМТ. Такое нахождение поршня следует определять по расстоянию между клапанами и коромыслами.

Выяснить, в каком положении находиться поршень, можно любым стержнем, замеряя расстояние в отверстии для свечи. Также следует проверить, совпадают ли метки на звездочке и корпусе.

Читайте также: Как научиться чувствовать габариты машины

После снятия звездочки с распределительного вала проводим следующие действия:

  • откручиваем гайки, что удерживают корпус распредвала, и снимаем его вместе с валом;
  • при помощи отвертки приподнимаем прижимную пружину, с небольшим усилием вытаскиваем нажимной рычаг, выдвигаем пружину из-под стопора и выбираем наружу;
  • при помощи свечного отверстия между днищем поршня и клапаном необходимо вставить мягкую проволоку, чтобы клапан не опускался в момент нажатия на пружину;
  • на самую ближнюю к клапану шпильку корпуса распределительного вала следует накрутить гайку, за которую при помощи захвата цепляем специальный съемник либо конец приспособления, сделанного своими руками. Оно с обеих сторон охватывает шпильку, упираясь в нижнюю плоскость гайки, ложится на верхнюю тарелку над пружиной;
  • шток клапана с сухарями пропускаются между пластинами съемника;
  • нажать на рычаг приспособления, пружины должны сжаться, сухарики с тарелкой опускаются вниз, сухарики попадают в место более узкой части на штоке, а затем выходят из отверстия тарелки. Далее необходимо при помощи пинцета либо плоскогубцев выбрать их;
  • если сухарик залип и не выходит при сильном сжатии пружины, необходимо легким ударом молоточка по тарелке выбить их.

Освобождаем наше приспособление и снимаем его. Затем следует выполнить следующее:

  • снимаем тарелку, а затем наружную и внутреннюю пружины;
  • достаем нижнюю шайбу внутренней и наружной пружины;
  • при помощи плоскогубцев захватываем маслосъемный колпачок, покачивая, вытягиваем его по штоку клапана;
  • устанавливаем новый силиконовый колпачок, после чего собираем клапан в обратной последовательности;
  • последовательно разбираем и собираем с новыми маслосъемными колпачками клапаны 4-го и 1-го цилиндров;
  • после этого, удерживая звездочку, проворачиваем коленвал до перехода в верхнюю мертвую точку поршней 2-го и 3-го цилиндров. Проводим на их клапанах аналогичную процедуру.
Читать еще:  Чем промыть систему охлаждения двигателя от масла камаз

После всей работы собираем двигатель в обратном порядке.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;
  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.
