Включение дхо при запуске двигателя на ваз 2110

Как установить ДХО на ВАЗ 2110 и подключить к проводке

Дневные ходовые огни (ДХО) – это светотехнические приборы, служащие для улучшения видимости автомобиля во время его использования в светлое время суток.

В зависимости от комплектации автомобиля ДХО могут быть предустановлены в штатной оптике транспортного средства или смонтированы дополнительно. В качестве ДХО, устанавливаемых самостоятельно, используются источники света заводского производства или изготавливаемые своими руками.

В штатной комплектации ДХО на ВАЗ-2110 не предусмотрены, поэтому вопрос об их установке актуален для многих владельцев этой модели автомобиля.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

  • Как подключить ходовые огни на ваз 2106

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Изготовление ДХО своими руками и схема подключения ДХО с поворотниками для ВАЗ 2110, 2111, 2112

Содержание статьи:

Читать еще:  Глохнет двигатель на холостом ходу когда нагреется

1. Изготовление ДХО своими руками ВАЗ 2110, 2111, 2112

Тем, кто наткнулся на эту запись, наверное, много раз приходило в голову сделать собственные ДХО за небольшую сумму денег! Пользы от этого великого изобретения, а именно от изобретения ДИОДОВ очень много — в частности, их яркость и маленькое потребление тока призывают отказаться от привычных галогеновых ламп, используемых в населенных пунктах в светлое время суток… не на совсем, а только когда светло. Поэтому я решил сделать самостоятельно ДХО из имеющихся под рукой диодной влагозащищенной ленты SMD 5050 и штатных противотуманных фар ВАЗ 2110-12.
Отрезаем по 9 светодиодов на одну полосу. Я решил сделать по 3 отрезка ленты на одну противотуманную фару. Ввиду нежелания отклеивать стекло от отражателя противотуманной фары… далее объясню почему.

Спаяв все кусочки этой головоломки учитывая полярность и приклеивая свое творение к прозрачному, в меру гнущемуся кусочку пластика, мы получаем 1/3 готового изделия.

После чего необходим тест драйв, дабы убедиться в правильности пайки или дальнейшей доработки криво спаянного изделия.

Потек пот со лба от нешуточного волнения и ожидания подвоха в виде небольшого взрыва. Все работает.
Далее, необходимо обрезать по бокам мешающийся пластик по самую ленту, а в месте припоя соединительных проводов оставить расстояние с обоих сторон миллиметров по 6-7.

После того, как все было подготовлено, встал вопрос о том, как вставить диоды в ПТФ не снимая стекло. Решение лежало на поверхности — нужно снять запрессованную деталь из ПТФ, а именно ЕЕ:

Можно ее выкинуть, она больше не понадобится. В получившееся отверстие и как раз влезают наши спаянные ленты.

После чего, нужно суперклеем приклеить резиновую заглушку к задней части ПТФ, для придания последней герметичности.

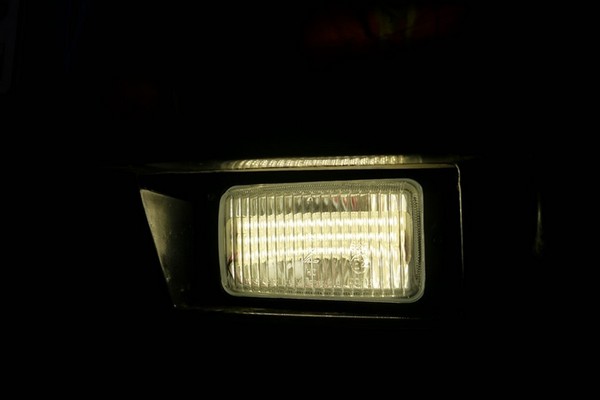

Ну, и собственно, установка и проверка работоспособности

Подключил я их в штатные разъемы противотуманных фар с использованием штатной кнопки. но для полноценной работы наших ходовых огней необходимо изменить принцип работы кнопки включения противотуманных фар, а именно:
— ходовые огни должны включаться и выключаться с поворотом ключа зажигания.
— возможность принудительного отключения ходовых огней
— не привязанность кнопки ПТФ к ГАБАРИТАМ и БЛИЖНЕМУ СВЕТУ
А стоит сделать всего-то почти ничего. необходим лишь 10 см провода, нож и изоляция. + нужно взять с фишки ближнего света (который отключается при выключении зажигания) и соединить его со средним проводом в фишке включения противотуманных фар, предварительно отрезав провод, иначе при включенном зажигании будет автоматически включаться и габаритные огни

2. Схема подключения ДХО с поворотником для ВАЗ 2110, 2111, 2112

Для подключения ДХО, нужен сам комплект ходовых огней с функцией повторителя поворотника.

Два реле 5 контактных, провода для подключения, клеммы мама, предохранитель.

В Реле.1- массу на разъем 85 взять с Ручника. Масса с ручника заставляет катушку переключить перемычку с 87а на 87. ДХО отключаться. Так же, при включении габаритов, они отключаться.

Подключение ДХО через кнопку или Тумблер. При включении габаритов, ДХО отключаться.

Включение ДХО автоматически после запуска двигателя, и отключение при включении габаритов и ближнего света.

Изготовление и установка ангельских глазок своими руками в ВАЗ 2110, 2111, 2112

Содержание статьи:
1. Изготовление ангельских глазок для ВАЗ 2110, 2111, 2112 своими руками
2. Установка ангельских глазок

Читать еще:  Через сколько менять масло в двигателе пежо 308

Схема подключения ДХО от датчика давления масла

В этой части мы расскажем, как подключить ДХО, чтобы включались при запуске двигателя. Для подключения по такой схеме, вам потребуется 4ех контактное реле. Принцип работы схемы примерно такой. В нормальном состоянии контакты реле 30 и 87 разомкнуты, т.е. между ними не проходит ток, ДХО выключены.

Как только вы заводите двигатель, на приборной панели гаснет контрольная лампа давления масла, на контакт реле 86 приходит сигнал от датчика давления масла, этот сигнал возбуждает катушку в реле, которая управляет замыканием контактов 30 и 87. После замыкания контактов 30 и 87 ваши ДХО включаются. Данная схема тоже не является правильной т.к. ваши ДХО будут работать всегда, пока заведен двигатель вашего автомобиля.

Тематическое руководство: как подключить ДХО от штатного генератора через пятиконтактное реле

Схема с пятиконтактным реле предусматривает задействование только четырех контактов и может быть использована для подключения дневных ходовых огней на Лада Приора ВАЗ 2170. Выход №87 не используется. В остальном процедура присоединения DRL через реле такова:

  • к 30-му контакту подводится плюс от вывода «D» генератора;
  • на 85-й выход присоединяется плюсовой провод от габаритов;
  • с контакта 87а снимается «+», который уходит на питание блоков дневных ходовых огней;
  • 86-й вывод соединяется с массой автомобиля в любом подходящем месте.

Такое подключение ДХО от генератора предусматривает еще и использование кнопки. Управляющий механизм встраивается в магистрали между генератором и 30-м контактом реле. При включенной кнопке суть функционирования схемы выглядит следующим образом:

  • при включении двигателя «+» от генератора идет через включенную кнопку на 30-й контакт реле, откуда ток поступает на положительные выводы DRL (отрицательные выводы подключены к массе), в результате чего светодиодные огни загораются;
  • при использовании «габаритов» катушка между контактами 85 и 86 активируется и 30-й контакт соединяется с 87-м, на выход 87а ток не поступает и огни гаснут.

Изготовление ДХО своими руками и схема подключения ДХО с поворотниками для ВАЗ 2110, 2111, 2112

Содержание статьи:

1. Изготовление ДХО своими руками ВАЗ 2110, 2111, 2112

Тем, кто наткнулся на эту запись, наверное, много раз приходило в голову сделать собственные ДХО за небольшую сумму денег! Пользы от этого великого изобретения, а именно от изобретения ДИОДОВ очень много — в частности, их яркость и маленькое потребление тока призывают отказаться от привычных галогеновых ламп, используемых в населенных пунктах в светлое время суток… не на совсем, а только когда светло. Поэтому я решил сделать самостоятельно ДХО из имеющихся под рукой диодной влагозащищенной ленты SMD 5050 и штатных противотуманных фар ВАЗ 2110-12.
Отрезаем по 9 светодиодов на одну полосу. Я решил сделать по 3 отрезка ленты на одну противотуманную фару. Ввиду нежелания отклеивать стекло от отражателя противотуманной фары… далее объясню почему.

Спаяв все кусочки этой головоломки учитывая полярность и приклеивая свое творение к прозрачному, в меру гнущемуся кусочку пластика, мы получаем 1/3 готового изделия.

После чего необходим тест драйв, дабы убедиться в правильности пайки или дальнейшей доработки криво спаянного изделия.

Потек пот со лба от нешуточного волнения и ожидания подвоха в виде небольшого взрыва. Все работает.
Далее, необходимо обрезать по бокам мешающийся пластик по самую ленту, а в месте припоя соединительных проводов оставить расстояние с обоих сторон миллиметров по 6-7.

После того, как все было подготовлено, встал вопрос о том, как вставить диоды в ПТФ не снимая стекло. Решение лежало на поверхности — нужно снять запрессованную деталь из ПТФ, а именно ЕЕ:

Читать еще:  Форд фокус 2 рестайлинг не заводится двигатель

Можно ее выкинуть, она больше не понадобится. В получившееся отверстие и как раз влезают наши спаянные ленты.

После чего, нужно суперклеем приклеить резиновую заглушку к задней части ПТФ, для придания последней герметичности.

Ну, и собственно, установка и проверка работоспособности

Подключил я их в штатные разъемы противотуманных фар с использованием штатной кнопки. но для полноценной работы наших ходовых огней необходимо изменить принцип работы кнопки включения противотуманных фар, а именно:
— ходовые огни должны включаться и выключаться с поворотом ключа зажигания.
— возможность принудительного отключения ходовых огней
— не привязанность кнопки ПТФ к ГАБАРИТАМ и БЛИЖНЕМУ СВЕТУ
А стоит сделать всего-то почти ничего. необходим лишь 10 см провода, нож и изоляция. + нужно взять с фишки ближнего света (который отключается при выключении зажигания) и соединить его со средним проводом в фишке включения противотуманных фар, предварительно отрезав провод, иначе при включенном зажигании будет автоматически включаться и габаритные огни

2. Схема подключения ДХО с поворотником для ВАЗ 2110, 2111, 2112

Для подключения ДХО, нужен сам комплект ходовых огней с функцией повторителя поворотника.

Два реле 5 контактных, провода для подключения, клеммы мама, предохранитель.

В Реле.1- массу на разъем 85 взять с Ручника. Масса с ручника заставляет катушку переключить перемычку с 87а на 87. ДХО отключаться. Так же, при включении габаритов, они отключаться.

Подключение ДХО через кнопку или Тумблер. При включении габаритов, ДХО отключаться.

Включение ДХО автоматически после запуска двигателя, и отключение при включении габаритов и ближнего света.

Фары ВАЗ 2110

Доработка фар Bosch для ВАЗ 2110
Регулировка фар Bosch для ВАЗ 2110

Подключение к бортовой сети Калины

По схеме подключения никаких ограничений в ГОСТе и правил нет. Но включение и отключение дневных ходовых огней должны подчиняться определенным правилам. Ходовые огни должны самостоятельно включаться при запуске двигателя и выключаться при остановке мотора. При включении дальнего или ближнего света ДХО должны выключаться. Иногда автовладельцам Калины хочется дополнительно отключать дневные огни при прогреве двигателя.

Такой вариант возможен при определенных знаниях и навыках работы с автомобильной проводкой. При установке на Калину дневных ходовых огней в заводском варианте со схемой и инструкцией подключения с устройством управления обычно никаких проблем не возникает. Упомянутое устройство представляет собой реле с пятью выводами под номерами 85-87, 87а и 30. Для его подключения на Калину нужно найти любой провод питания из фар ближнего света и плюсовой провод от замка зажигания.

На все эти провода нужно установить по клемме типа «мама» с небольшим куском провода, тщательно изолируя места подсоединения. К клеммам реле также подсоединяются провода необходимой длины, но уже с клеммами типа «папа». Дальше провод от 86 клеммы реле необходимо соединить с корпусом автомобиля под любой крепежный болт. Сюда желательно сразу же подключить провод с маркировкой «минус» от ДХО.

Провод от клеммы реле с номером 87а нужно подсоединить к «плюсу» от замка зажигания. Провод 85 необходимо подключить к проводу от фар ближнего света. На клемму под номером 30 нужно подключить плюсовой провод от ходовых огней. Клемма 87 реле не используется.

После окончания монтажа можно провести проверку работы светильников на автомобиле Лада Калина. Для этого нужно включить зажигание. При заведенном двигателе должны загореться дневные ходовые огни. Дальше следует включить свет ближних фар, ДХО должны погаснуть, а ближние фары — загореться.

При переключении на дальний свет ситуация должна сохраняться. Далее нужно выключить дальний и ближний свет, при этом загорятся ходовые огни. Затем следует заглушить двигатель, огни дневного освещения должны потухнуть.
